Эффективность промышленного холода лишь на 30 % зависит от бренда оборудования. Остальные 70 % — это грамотный монтаж и строгое соблюдение инженерных регламентов. Даже самый дорогой компрессор Bitzer или Copeland выйдет из строя за месяц, если монтажная бригада допустит ошибку при пайке трассы или забудет про маслоподъемные петли. Установка холодильной системы — это не просто соединение труб, а создание герметичного контура, способного годами работать под колоссальным давлением и при экстремальных перепадах температур.

Подготовка площадки и фундамента

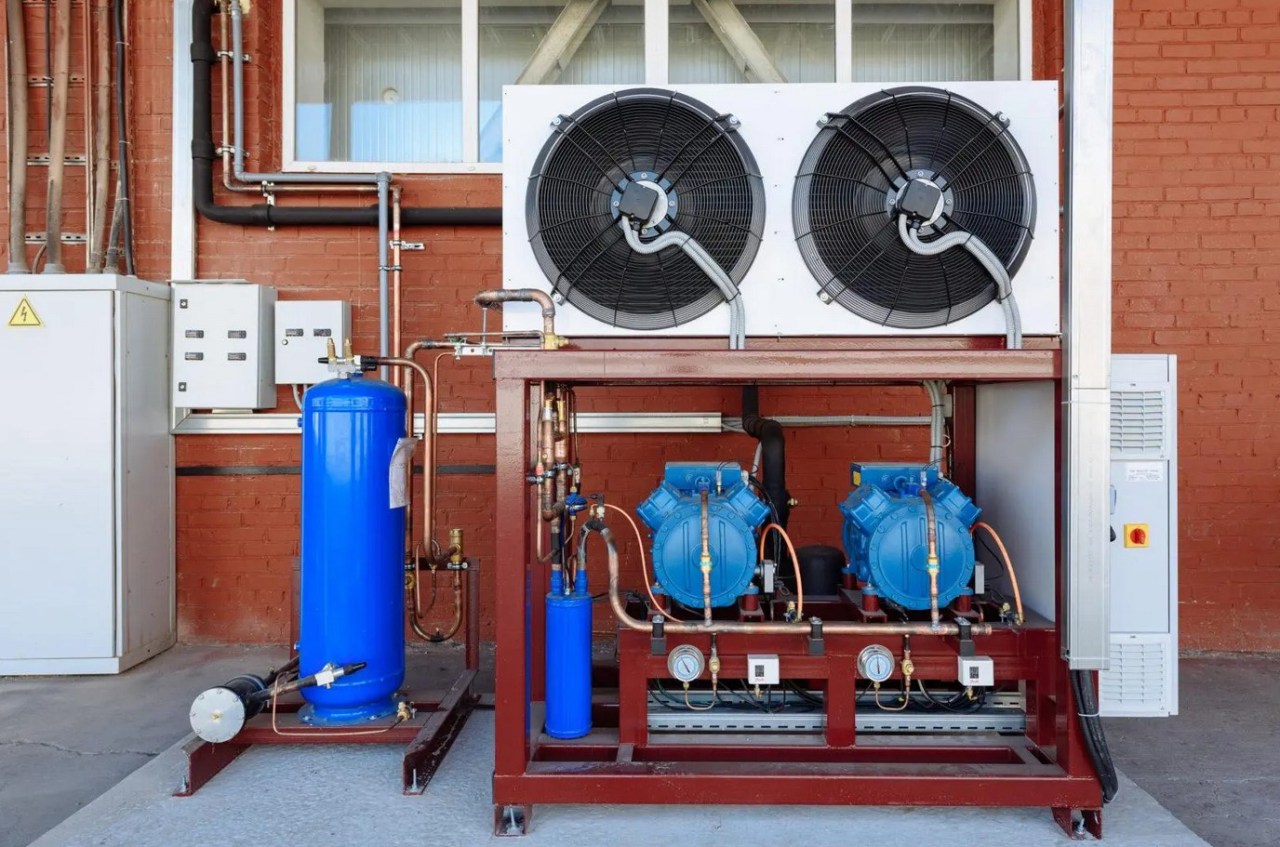

Монтаж начинается с оценки основания. Холодильный агрегат создает серьезную вибрационную нагрузку. Если поставить мощную компрессорную станцию на обычный ровный пол, со временем микровибрации разрушат места соединений труб, что приведет к утечке фреона.
Установка и монтаж холодильных систем

  • Виброопоры. Все внешние блоки и компрессоры мастера обязаны устанавливать на специальные резиновые или пружинные виброгасители.
  • Свободное пространство. Вокруг конденсатора (внешнего блока) инженеры оставляют техническую зону. Если зажать блок в углу, он будет «задыхаться» собственным горячим воздухом, что поднимет давление в системе и приведет к аварийной остановке.
  • Горизонт. Перекос рамы агрегата даже на пару градусов нарушает нормальный уровень масла в картере компрессора. Это провоцирует масляное голодание и заклинивание поршневой группы.

Трассировка и работа с медным трубопроводом

Медные трубы — это «артерии» холодильной установки. Малейшее попадание пыли или капли воды внутрь контура превращает сложную систему в дорогой металлолом. Мастера всегда держат концы труб закрытыми заглушками и снимают их только перед самой пайкой, чтобы сохранить стерильность внутренней поверхности.

Тонкости соединения и прокладки

Пайка холодильных труб требует специфического подхода. Обычный припой здесь не годится — специалисты применяют медно–фосфорные составы с содержанием серебра не менее 5 %. Это делает швы эластичными, что крайне важно при постоянных вибрациях и резких температурных скачках.

  • Работа в азотной среде. Профессиональный монтажник никогда не начнет пайку без баллона с сухим азотом. Газ пропускают через трубу под небольшим давлением, чтобы полностью вытеснить кислород. Такая техника защищает внутреннюю полость от образования черного нагара (окалины). Если проигнорировать этот этап, частицы нагара позже забьют дюзы ТРВ и выведут из строя фильтры-осушители.
  • Минимум стыков. Каждое лишнее соединение повышает риск будущей утечки фреона. Опытный мастер предпочитает работать качественным трубогибом, создавая плавные повороты магистрали вместо пайки готовых уголков. Это не только надежнее, но и снижает сопротивление потоку хладагента.
  • Возврат масла и создание «петель». Гравитация часто мешает нормальной работе системы. Когда наружный блок стоит выше испарителя более чем на 3 метра, масло из компрессора неизбежно стекает вниз и скапливается в нижней точке трассы. Чтобы избежать масляного голодания, монтажники обязаны делать маслоподъемные петли на вертикальных участках. Эти ловушки позволяют потоку газа подхватывать капли масла и возвращать их обратно в картер компрессора. Без таких петель компрессор быстро сгорит из-за сухого трения, даже если система полностью заправлена фреоном.
  • Качественная изоляция. Всасывающую магистраль обязательно прячут в плотную каучуковую теплоизоляцию. Без защиты труба моментально обрастает толстым слоем льда. При оттайке талая вода заливает электронику, портит отделку помещений и создает лишнюю влажность на складе.

Правильная геометрия трассы гарантирует, что масло и хладагент будут циркулировать без препятствий. Грамотно спроектированная магистраль избавляет владельца от необходимости постоянно доливать масло в систему и защищает дорогостоящее «сердце» установки — компрессор.

Уклон и возврат масла

В холодильной технике фреон путешествует по системе вместе с маслом. Задача инженера — спроектировать трассу так, чтобы масло всегда возвращалось в компрессор. Для этого горизонтальные участки всасывающего трубопровода делают с небольшим уклоном (около 1–2 %) в сторону компрессора.

Если длина трассы превышает 25–30 метров, в систему добавляют маслоотделители. Это специальные резервуары, которые отлавливают капли масла на выходе из компрессора и сразу возвращают их обратно, не пуская в длинное путешествие по трубам и испарителям.

Пусконаладка: испытания и вакуумирование

Самый ответственный этап, на котором нельзя торопиться. Когда контур собран, наступает время проверки на прочность и чистоту.

Опрессовка системы

Мастера закачивают в систему сухой азот под давлением, которое значительно превышает рабочее (до 25–30 бар для систем на R404A). Систему оставляют под давлением на 12–24 часа. Если стрелка манометра не шелохнулась — контур герметичен. Использовать для этих целей обычный воздух из компрессора категорически запрещено: содержащаяся в нем влага мгновенно испортит холодильное масло.

Глубокое вакуумирование

После опрессовки азот выпускают и подключают вакуумный насос. Это не просто «выкачивание воздуха». Задача вакуумирования — снизить давление настолько, чтобы любая влага внутри труб закипела при комнатной температуре и превратилась в пар, который насос выведет наружу.

  • Критерий качества. Вакуумирование считается завершенным, когда манометр показывает значение ниже 500 микрон.
  • Время процесса. На средних системах процесс занимает от 2 до 8 часов. Попытка сэкономить время и «продуть» систему фреоном вместо вакуумирования — это прямое вредительство, которое приводит к окислению масла и коррозии клапанов компрессора.

ВНИМАНИЕ! Современные хладагенты — это смеси нескольких газов. Если просто «доливать» фреон по давлению, состав смеси может нарушиться. Профессионалы всегда заправляют систему строго по весам, ориентируясь на расчетные данные проекта и длину трасс.

Электромонтаж и автоматика

Холодильная система — это сложный электротехнический объект. Современные стандарты требуют обязательной установки защиты от перекоса фаз и скачков напряжения. Компрессоры очень чувствительны к качеству электроэнергии.

Специалисты монтируют щит управления, где «мозгом» выступает контроллер. Он следит за температурой, управляет циклами оттайки и защищает систему от «влажного хода» (когда жидкий фреон попадает в компрессор). Все датчики температуры должны быть откалиброваны и надежно закреплены на трубах с использованием теплопроводной пасты.

Финальная проверка

После запуска системы инженер обязан дождаться выхода установки на режим. Проверяется перегрев и переохлаждение хладагента — это ключевые показатели, по которым понятно, правильно ли работает ТРВ (терморегулирующий вентиль). Если перегрев слишком низкий, есть риск залить компрессор жидкостью. Если слишком высокий — компрессор будет перегреваться и быстро выйдет из строя.

Правильный монтаж — это долгосрочная инвестиция. Система, собранная по стандартам, потребляет на 15–20 % меньше электричества и требует минимального внимания сервисной службы. В холодильном деле мелочей не бывает: каждый не затянутый болт или пропущенная капля влаги рано или поздно приведут к дорогостоящему ремонту.
